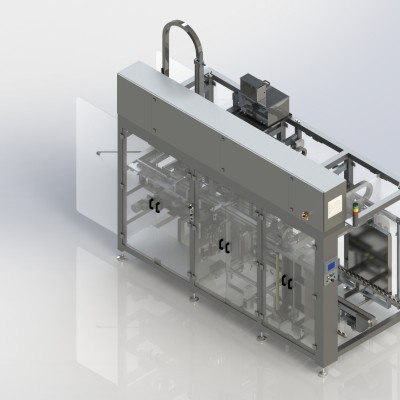

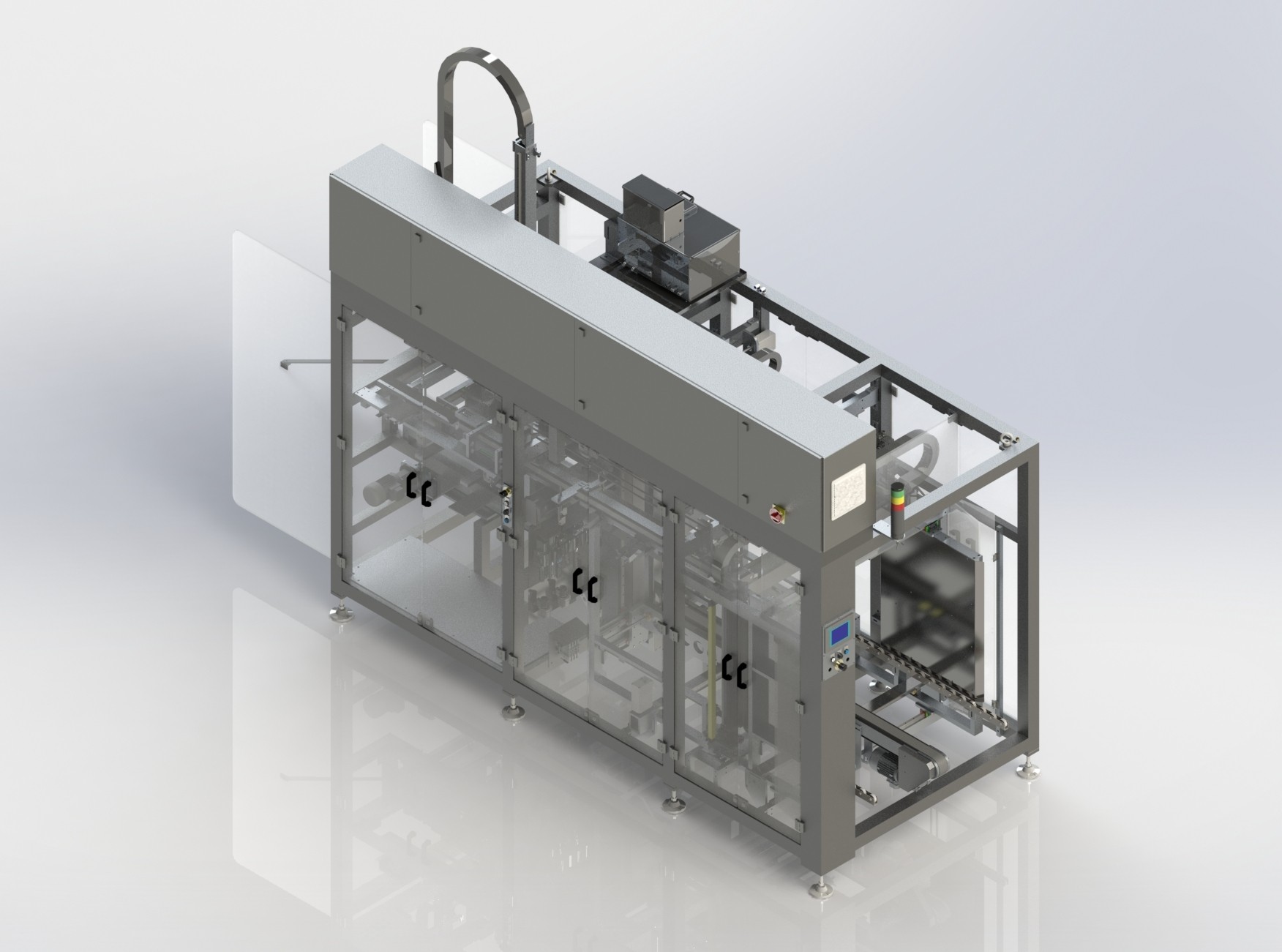

Trayopzetmachine TA-600
De volautomatische TA-600 is een machine voor het opzetten van de trays met Hotmelt. De capaciteit van deze machine is tot maximaal 18 dozen / minuut.
De trayopzetmachine TA-600 is een volledig servo-aangedreven machine voor continu industrieel gebruikt. Middels een servo aangedreven arm met (vacuüm)zuignappen worden de plano's uit het magazijn getrokken. Het zuignappenframe heeft een 90 graden kantel systeem waarmee de uitgenomen plano gedraaid wordt van verticaal naar horizontaal. Hierbij bevinden de zuignappen zich onder de plano. De plano wordt door deze positie tegelijk naar een hoger niveau gebracht.
De plano wordt middels een zuignappen systeem van boven over genomen door een tweede servo aangedreven positioneer systeem. Vervolgens wordt de plano in de richting van de vormstempel getransporteerd. De Hotmelt wordt middels twee pistolen tijdens het transport op de binnenzijde van de binnen kleppen gespoten. Door de doos zeer nauwkeurig onder dit pistool te transporteren is er totaal geen lijmvervuiling en zijn de streepdiktes zeer constant.
Als de plano ter hoogte van de trayvormer is gepositioneerd drukt de servo aangedreven stempel de plano door een vouwkast die hierbij alle kleppen in de juiste volgorde vouwt. De plano wordt kort in de vouwkast gepositioneerd om de lijm te laten uitharden en hierna aan de onderzijde aangezogen door (vacuüm)zuignappen en verticaal op een rollenbaan neergezet.
Voordelen
- Hoge nauwkeurigheid.
- Magazijn kan tijdens het proces bijgevuld worden.
- Vormstempel uitgevoerd met een snelwisselsysteem.
- Kostenbeparing door het toepassen van energiezuinige servomotoren en elektrische vacuümpompen.
- Formaatomstelling: in 3 minuten zonder gereedschap.
- Kleur: naar klantwens volgens RAL-kleur.
Neem direct contact op met ons voor meer informatie over deze machine.
